模組化氣流實驗平台

主要功能與特色

本裝置由鋼製框架與風扇所構成，透過流量控制閥將空氣供應至特製的穩壓室及符合空氣動力學設計的收縮段。

每個實驗模組皆可安裝於穩壓室或收縮段上。空氣隨後穿過工作台面離開實驗模組，並從裝置後方的排氣口排出。當實驗中使用煙霧進行視覺化觀測時，使用者可以在排氣口接上軟管，將廢棄煙霧安全地引導至他處。

實驗模組由肘節夾具固定，壓力測量連接則採用快速接頭，這兩項特點讓您能簡單而快速地切換不同實驗。

最低配置要求為 AF10 平台及其中一個實驗模組，並視需求增購 AF10a 壓力計。

點此查看完整套組內容

各實驗套組介紹

AF11 伯努利方程式

讓學生測量收縮-擴張管道中的壓力分佈，以驗證伯努力方程。

AF12 阻力

讓學生探索各種形狀物體的阻力直接與間接測量，並透過不同方法計算與分析阻力係數。

AF13 圓形湍流射流

讓學生探索氣流從管口噴出時的特性，並分析其性質。

AF14 邊界層

讓學生探索平板上光滑與粗糙表面所形成的層流與湍流邊界層。

AF15 彎管繞流

讓學生透過曲壁與曲率半徑上的取壓點，測量光滑矩形彎管內的壓力分佈。

AF16 科恩達效應與噴射流

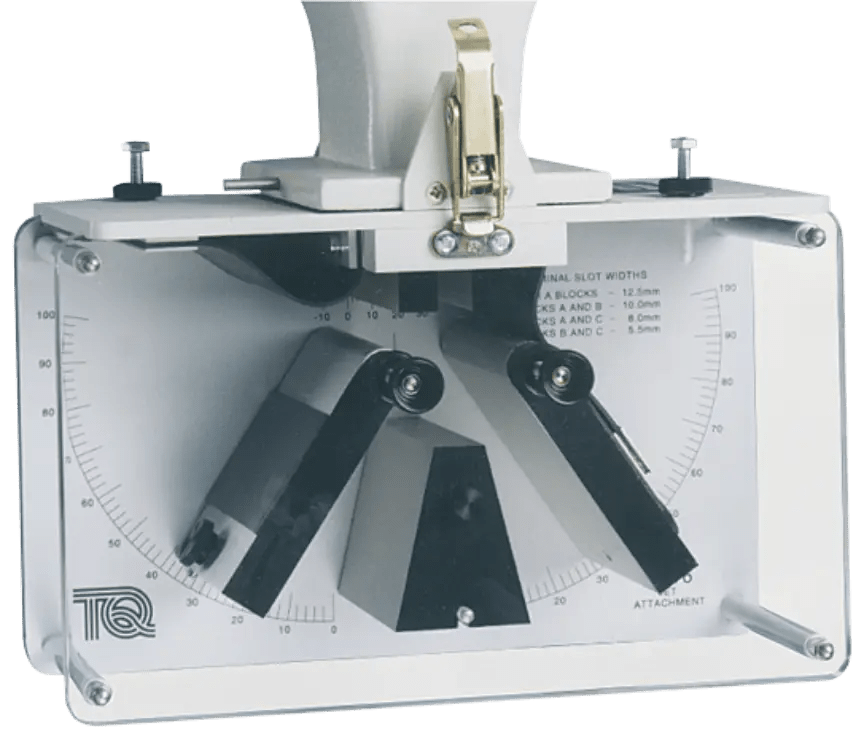

讓學生探索科恩達效應與流體翻轉效應。

AF17 流動視覺化

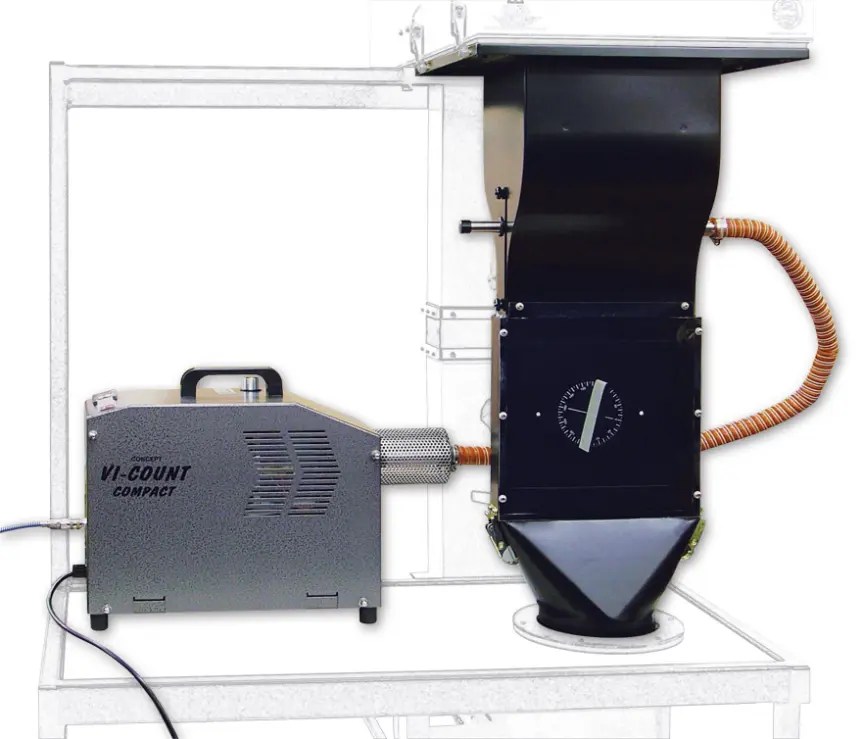

讓學生透過煙絲「看到」空氣在各種形狀周圍的流動情形，並可經由透明視窗進行觀察。

AF18 帶測壓孔翼型

讓學生探索二維 NACA 翼型沿弦線設有 12 個測壓孔的壓力分布。
