PLC 程序控制器

主要功能與特色

TecQuipment 的 PLC 程序控制器為學生與工程師提供關於可程式邏輯控制器 (PLC) 原理與應用的實務經驗。其目標是連接並編寫外部 PLC，以監測並控制雙槽系統中水的液位與流量。

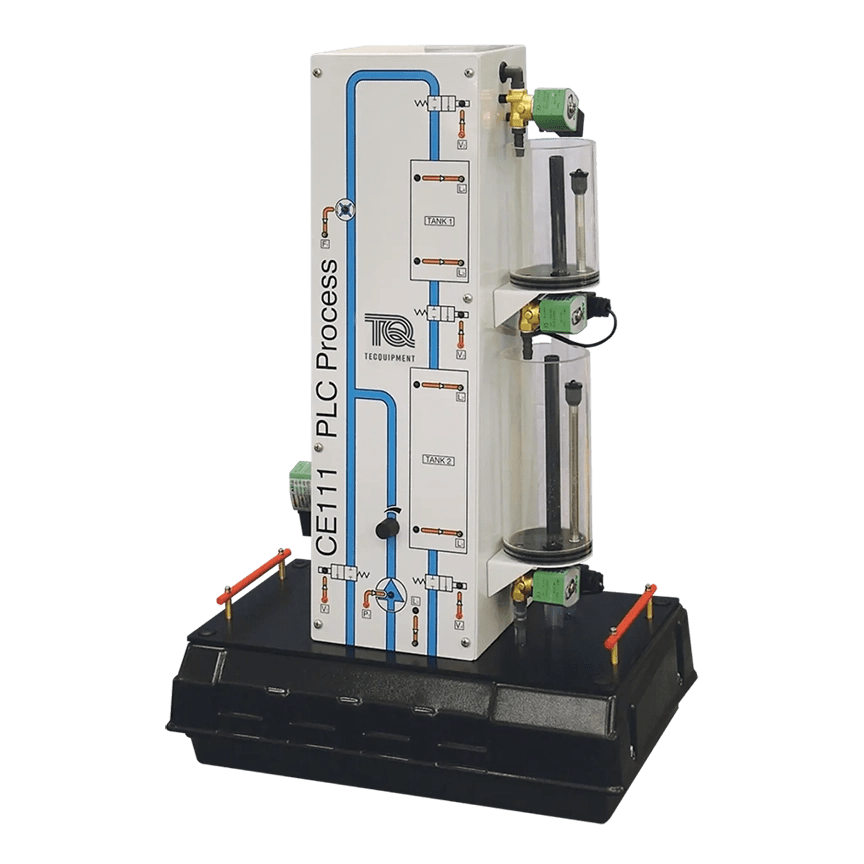

本裝置具有兩個透明水槽，採上下垂直配置。一台變頻泵浦將水從底部的儲水槽抽至上方水槽。水可以流向下方水槽，最後回到儲水槽。電磁閥可單獨開啟或關閉，以控制並改變水的流向。泵浦控制為開啟或關閉，但設有手動控制鈕讓使用者調整轉速。儲水槽中的浮球開關則負責監控水位。

每個水槽包含兩個液位感測器，用於測量最高與最低水位。管路中的流量感測器提供脈衝輸出，其頻率與流量成正比，而脈衝數則與體積成正比。

每個輸入與輸出插座旁的指示燈會顯示泵浦、閥門、各水槽最高/最低液位以及流量的開關狀態。

每個水槽皆設有溢流管，以防止意外溢水。

注意：必需搭配 TecQuipment 的 PLC 訓練器 (CE123) 使用。連接線負責輸送泵浦與電磁閥所需的電源，並完成輸入與輸出插座的迴路。有關 PLC 教學實驗機 (CE123) 的詳細資訊，請參閱獨立規格表。

學習成果

當搭配 PLC 訓練器 (CE123) 使用時：

• PLC 基礎程式編寫
• 基礎液位控制
• 水槽注水順序控制
• 模擬分批處理/順序控制
• 階梯圖邏輯程式編寫
• PLC 程式中的編輯與註解添加

CE111 與 CE123 的開放式架構允許使用者根據需求自行設計額外的實驗項目。
